Производственно-складской комплекс «Борисовский», городской округ Подольск Московской области

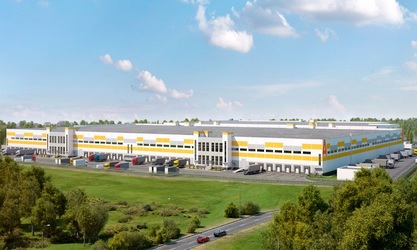

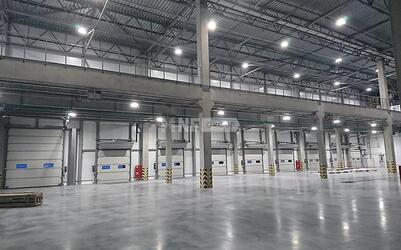

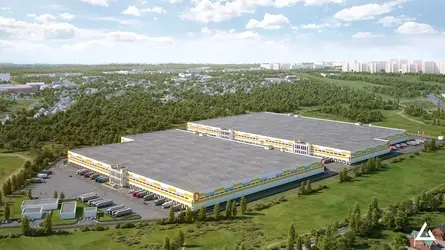

   Складской комплекс «Борисовский» включает в себя складские и офисные помещения класса «А», а также всю необходимую инфраструктуру. I-я очередь комплекса введена в эксплуатацию в 2017 году, II-я очередь в 2018 году. Общая площадь комплекса составляет 115 т. кв. метров.

    Система диспетчерского управления позволяет централизованно управлять инженерными системами и осуществлять непрерывный мониторинг состояния оборудования котельной, административно-бытового корпуса, складских терминалов, трансформаторной подстанции и очистных сооружений.

На диспетчерский пункт поступает информация от:

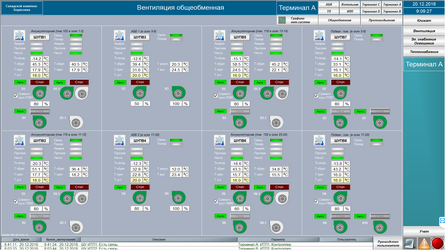

• вентиляционных систем и систем дымоудаления;
• агрегатов воздушного отопления и тепловых завес;

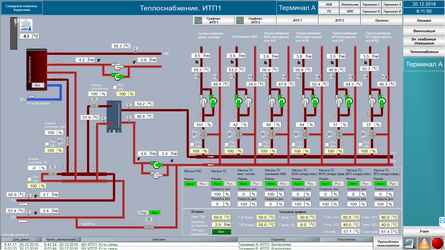

• тепловых пунктов и котельной;
• насосных станций и дренажных приямков;

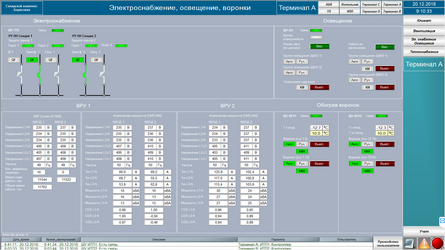

• шкафов освещения и ВРУ;
• блоков АВР, анализаторов качества электроэнергии;
• счетчиков воды, тепла, электроэнергии, канализационных стоков.

   В проекте использованы сетевые контроллеры NAE/NIE, свободно программируемые контроллеры серии FEC/FAC и SCADA- система «M3i» фирмы «Johnson Controls», сенсорные панели «Weintek».

   Контроллеры FEC/FAC объединены в сеть BACnet. Сетевые контроллеры MS-NAE5510 и MS-NCE2506 осуществляют первичный сбор и хранение данных. Информация от контроллеров NAE/NCE поступает по сети Ethernet в систему диспетчеризации. Для сбора и передачи данных от устройств с интерфейсом RS-485 используются серверы интерфейсов NPort 5630 и NPort 5430 «MOXA». Серверы NPort позволяют подключить счетчики, насосные станции, блоки АВР, анализаторы электроэнергии и другое оборудование с последовательным интерфейсом к сети Ethernet.

   Панели «Weintek» установлены в тепловых пунктах терминалов, здании КПП и котельной. Позволяют по месту получать информацию по технологическим параметрам, состоянию оборудования и нештатным ситуациям.

Выполненные работы:

• разработана проектная документация;
• собраны и поставлены на объект шкафы управления;
• произведен монтаж и пусконаладка оборудования;
• создана система диспетчеризации;
• разработаны управляющие программы для контроллеров;
• организован автоматизированный сбор данных от счетчиков воды, тепла, электроэнергии, сточных вод.
