Производим шкафы управления (ШУ) для приточных вентиляционных систем с водяным калорифером на базе свободно программируемого цифрового контроллера FX06 "Johnson Controls".

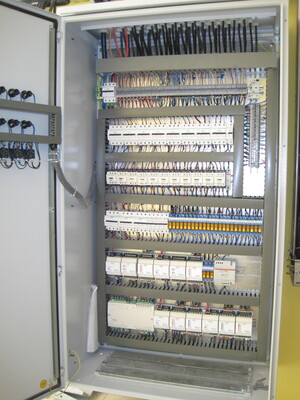

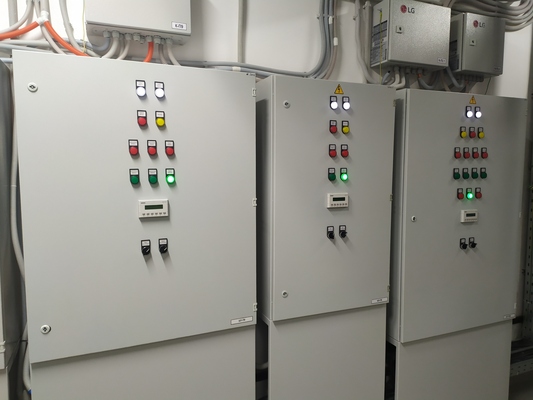

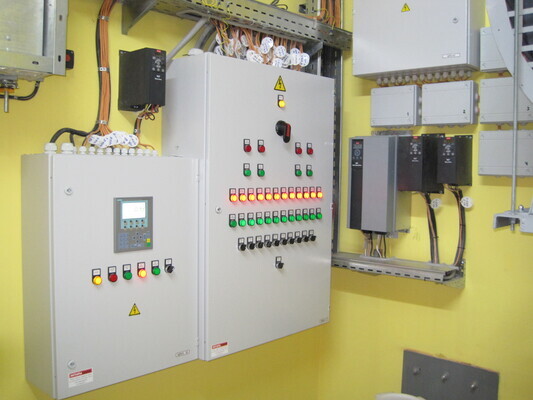

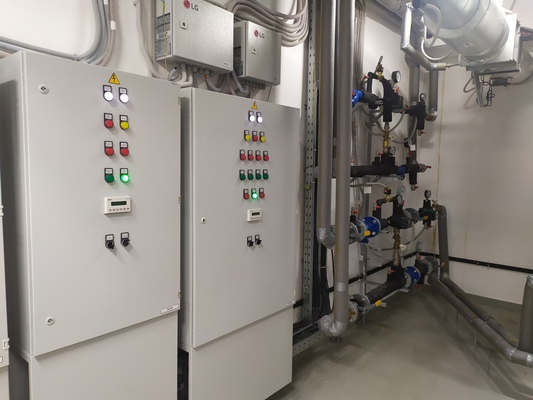

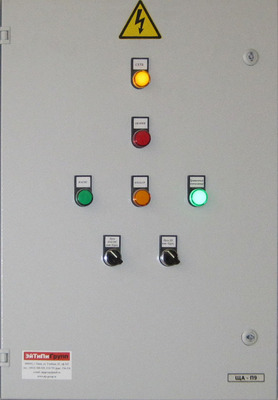

ШУ конструктивно выполнен в пластиковом настенном щите пылевлагозащищенного исполнения.
Система автоматики осуществляет контроль и регулирование температуры воздуха, по заданной программе.

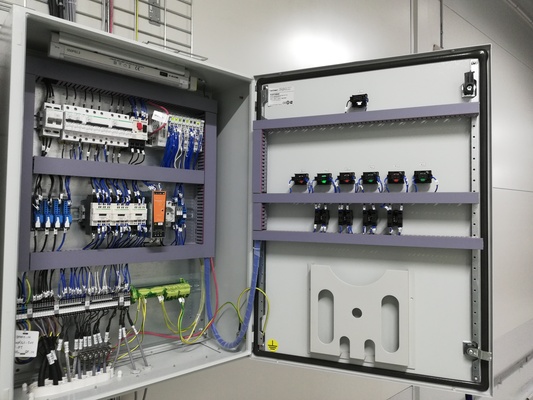

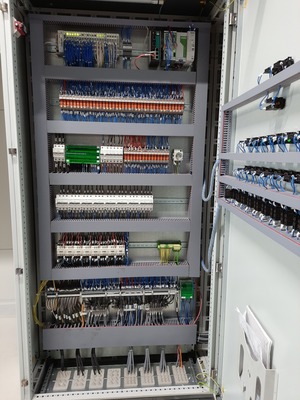

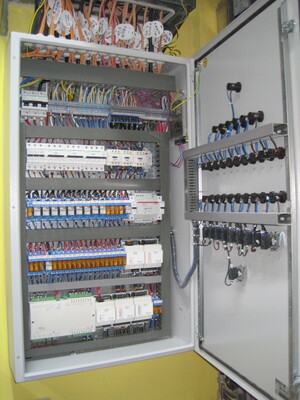

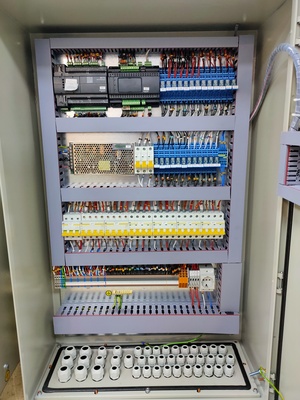

В ШУ смонтирована система управления и силовые устройства для коммутации электродвигателя вентилятора, электроприводов, а также датчиков, что обеспечивает удобный монтаж и обслуживание.

Система управления поддерживает следующие режимы работы вентиляционной установки:

• дежурный режим;
• рабочий режим.

Дежурный режим – режим, при котором система вентиляции не эксплуатируется. В зимнем режиме работы поддерживается температура в обратном трубопроводе согласно теплового графика.
Рабочий режим – режим, при котором система вентиляции эксплуатируется. При этом система автоматизации обеспечивает поддержание требуемой температуры приточного воздуха в зимнем режиме. В летнем режиме в помещение подается уличный воздух.

Система управления обеспечивает выполнение следующих функций:

• автоматическое поддержание заданной температуры приточного воздуха по ПИД-закону регулирования;
• прогрев водяного калорифера при включении приточной системы и в переходных режимах ее работы;
• защиту водяного калорифера от замораживания по температуре воды в обратном трубопроводе и состоянию капиллярного термостата;
• контроль состояния фильтра и световая индикация засорения фильтра;
• контроль и индикация нормальной работы двигателя вентилятора и насоса.

С помощью дисплея контроллера можно задавать уставки и просматривать текущие значения датчиков температур, состояние оборудование, наличие аварий и т.д.
