Бизнес-центр «Сбербанк-сити». Москва, Кутузовский проспект, 32

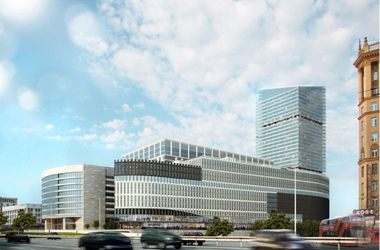

            Бизнес-центр представляет собой комплекс зданий премиум-класса, оснащённый современными инженерными системами. Комплекс включает две башни высотой 47 и 41 этаж, соответственно. К высоткам примыкают два здания в 10 и 12 этажей, объединённые двухуровневым стилобатом. Общая площадь комплекса составляет - 368 т. кв. м.



   В рамках модернизации существующей автоматической системы диспетчерского управления АСДУ специалисты нашей компании провели работы в несколько этапов:

•    Модернизация комплексной системы диспетчеризации, корпус «Г». Организован сбор данных от приборов контроля параметров электрической сети (измерителей мощности, анализаторов сети), блоков АВР, источников бесперебойного питания (ИБП), дизельного генератора (ДГУ).;
•   Автоматизация и диспетчеризация теплового пункта, корпус «Г».   Система диспетчеризации обеспечивает: работу оборудования теплового пункта в автоматическом режиме, мониторинг параметров теплоснабжения, контроль состояния оборудования, дистанционное управление насосами.

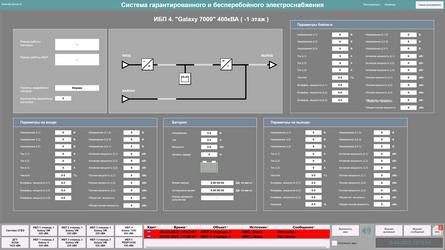

•    Разработана автоматическая система диспетчерского управления бесперебойного и гарантированного электроснабжения СБГЭ, корпус «Е». Система предназначена для организации мониторинга состояния источников бесперебойного питания, дизельного генератора, контроля параметров электроснабжения.

Выполненные работы:

• собраны и поставлены на объект шкафы управления;
• произведен монтаж кабелей;
• выполнено подключение оборудования; ·
• разработано программное обеспечение системы диспетчеризации и управляющие программы контроллеров.



Для организации работы теплового пункта здания проведены необходимые работы по вводу в действие системы автоматизации и диспетчеризации.

   Система обеспечивает работу оборудования в автоматическом режиме, позволяет дистанционно управлять насосами, клапанами на подпитке, просматривать технологические параметры и своевременно получать сведения о возникновении нештатных ситуаций.

            Основные возможности системы автоматизации и диспетчеризации:

• Централизованное управление работой насосов, клапанов (включение/отключение, регулирование, изменение уставок);
• Централизованный контроль состояния оборудования;
• Повышение уровня надежности работы оборудования, предупреждение аварийных ситуаций;
• Оперативное получение информации о возникновении нештатных ситуаций;
• Сбор, архивирование и долговременное хранение данных: технологических параметров, событий, аварий;
• Просмотр технологических параметров инженерных систем на графиках;
• Формирование отчетов о нештатных ситуациях за выбранный период времени.


  Для локального управления оборудованием и сбора данных в ЦТП установлен шкаф автоматики.

   Шкаф оснащен сенсорной панелью управления P205 «Beckhoff».

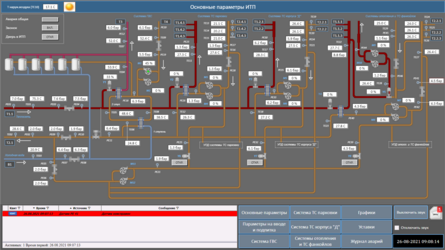

Интерфейс пользователя разработан с использованием SCADA-системы – «MasterSCADA 4D».
Выполнены работы:

• Разработана система диспетчеризации и управляющие программы для контроллеров;
• Произведен монтаж и пусконаладка оборудования на объекте.
