Проектирование Слаботочных Систем

В современном мире здания, будь то офисные центры, промышленные предприятия или жилые комплексы, представляют собой сложные организмы. Их "нервной системой" являются слаботочные системы – комплекс коммуникаций, обеспечивающих безопасность, комфорт и эффективность повседневной деятельности.

ЭйТиПи Групп специализируется на профессиональном проектировании слаботочных систем по всей России. Мы разрабатываем надежные, функциональные и масштабируемые решения, которые станут основой для бесперебойной работы вашего объекта на долгие годы. От структурированных кабельных систем до комплексных систем безопасности – наша экспертиза гарантирует соответствие самым высоким стандартам качества и нормативным требованиям.

Типы объектов, для которых мы разрабатываем проекты Слаботочных Систем:

Мы имеем опыт проектирования слаботочных систем для широкого спектра объектов:

Офисные и бизнес-центры
Торговые и развлекательные комплексы
Промышленные предприятия и склады
Гостиницы и отели
Жилые комплексы и коттеджные поселки
Объекты социальной инфраструктуры (больницы, школы, ВУЗы)
Спортивные сооружения
Объекты транспортной инфраструктуры

Почему Проектирование Слаботочных Систем Критически Важно?

Качественное проектирование слаботочных систем – это не просто набор чертежей. Это залог:

Безопасности: Эффективная работа систем охранно-пожарной сигнализации, видеонаблюдения и контроля доступа.
Надежности: Минимизация рисков сбоев, перегрузок и ошибок в работе оборудования.
Экономии: Оптимизация затрат на монтаж, эксплуатацию и обслуживание систем. Отсутствие необходимости в дорогостоящих переделках.
Функциональности: Полное соответствие систем вашим текущим и будущим потребностям, возможность масштабирования и интеграции.
Соответствия нормам: Гарантия соблюдения всех применимых ГОСТов, СНиПов, СП и других нормативных документов, что критически важно для ввода объекта в эксплуатацию и его дальнейшего функционирования.

Мы подходим к каждому проекту с глубоким пониманием всех этих аспектов.

Преимущества Сотрудничества с ЭйТиПи Групп:

Выбирая ЭйТиПи Групп в качестве партнера по проектированию слаботочных систем, вы получаете:

Многолетний Опыт: Более 15 лет успешной работы на рынке, сотни реализованных проектов по всей России.
Компетентность и Аттестация: Наши инженеры обладают высокой квалификацией, необходимыми сертификатами и допусками СРО к проектным работам.
Индивидуальный Подход: Мы не предлагаем шаблонных решений. Каждый проект разрабатывается с учетом уникальных особенностей вашего объекта и специфики бизнеса.
Современные Технологии: Применяем передовые решения и проверенное оборудование от ведущих мировых производителей.
Полный Цикл Услуг: От предпроектного анализа до авторского надзора и консультаций.
Работа по всей России: Наша география не ограничена одним регионом – мы готовы реализовать ваш проект в любой точке страны.
Строгое Соблюдение Норм: Все проекты соответствуют действующим ГОСТ, СНиП, СП, ПУЭ идругим нормативным документам, что гарантирует их легитимность и безопасность.

Наши Услуги по Проектированию Слаботочных Систем:

ЭйТиПи Групп разрабатывает проектную и рабочую документацию для широкого спектра слаботочных систем, включая:

Структурированные Кабельные Системы (СКС): Основа любой современной коммуникационной инфраструктуры. Мы проектируем СКС, обеспечивающие надежную передачу данных, голосовой связи и видеопосигналов, с учетом требований к пропускной способности, масштабируемости и долговечности. Включая медные и оптоволоконные решения.
Системы Охранной Сигнализации (ОС) и Тревожной Сигнализации (ТС): Комплексные решения для защиты вашего объекта от несанкционированного проникновения и других угроз. Проектируем системы, использующие современные датчики, контроллеры и интеграцию с другими системами безопасности.
Системы Пожарной Сигнализации (АПС) и Оповещения и Управления Эвакуацией (СОУЭ): Жизненно важные системы для обеспечения безопасности людей и сохранности имущества. Наши проекты АПС и СОУЭ строго соответствуют нормативным требованиям пожарной безопасности, обеспечивая своевременное обнаружение возгораний и эффективное оповещение.
Системы Контроля и Управления Доступом (СКУД): Проектирование СКУД для эффективного управления потоками людей и транспортных средств, разграничения доступа на территорию и в помещения, учета рабочего времени. От простых решений до многофункциональных интегрированных комплексов.
Системы Видеонаблюдения (СОТ): Разработка проектов систем охранного телевидения (CCTV/IPTV), обеспечивающих круглосуточный контроль за объектом, фиксацию событий и сбор видеоданных высокого качества. Подбираем оптимальные решения по типу камер, видеорегистраторов и программного обеспечения.
Системы Телефонии (АТС, IP-телефония): Проектирование современных телекоммуникационных решений, обеспечивающих надежную и качественную голосовую связь для офисов, предприятий и жилых комплексов. От традиционных АТС до продвинутых IP-телефоний.
Локальные Вычислительные Сети (ЛВС): Разработка архитектуры и топологии ЛВС, обеспечивающей высокоскоростную и стабильную передачу данных для всех внутренних нужд объекта.
Системы Коллективного Приема Телевидения (СКТВ/SMATV/IPTV): Проектирование систем для приема и распределения телевизионных сигналов в гостиницах, жилых комплексах, бизнес-центрах.
Системы Мультимедиа и Конференц-системы (для зала): Разработка решений для оснащения конференц-залов, переговорных комнат, актовых залов современными аудио- и видеосистемами, системами синхронного перевода.
Системы Часофикации: Проектирование систем единого времени для синхронизации работы всех подразделений и отображения точного времени.
Домофонные и Видеодомофонные Системы: Разработка проектов для обеспечения безопасности и контроля доступа в многоквартирных домах, офисных зданиях, коттеджных поселках.

Процесс проектирования в ЭйТиПи Групп – это тщательно выстроенный алгоритм, гарантирующий высокую точность и соответствие ожиданиям клиента

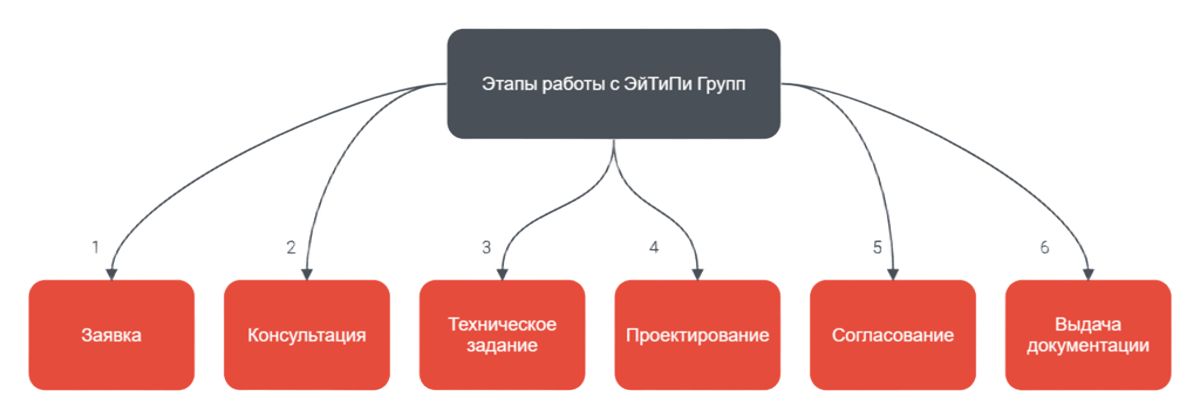

Этапы работы с нами:

1. Заявка: Вы оставляете заявку на сайте или связываетесь с нами по телефону.
2. Консультация: Наш специалист связывается с вами для уточнения деталей проекта и предварительной оценки.
3. Техническое задание: Согласование технического задания и заключение договора.
4. Проектирование: Разработка проектной документации в соответствии с техническим заданием.
5. Согласование: Согласование проектной документации с заказчиком и надзорными органами.
6. Выдача документации: Передача заказчику полного комплекта проектной документации.

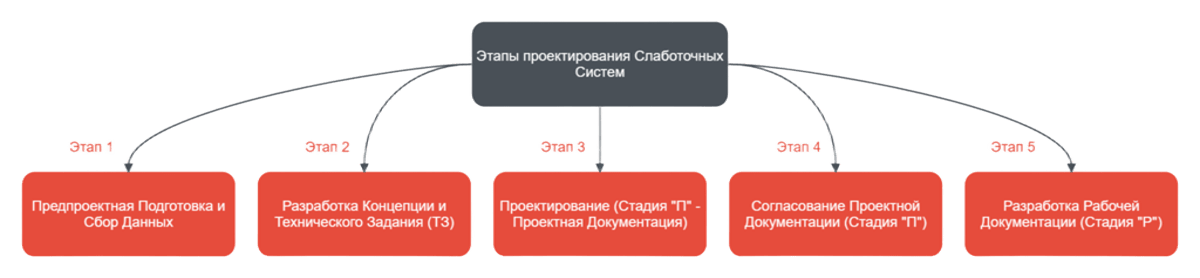

Этапы Проектирования Слаботочных Систем: Создание Интеллектуальной Инфраструктуры для Безопасности и Коммуникаций

Этап 1: Предпроектная Подготовка и Сбор Данных

Этот фундаментальный этап определяет масштаб и направления всего проекта, собирая ключевую информацию для дальнейшей работы.

1.1. Получение Заявки и Первичная Консультация: Мы принимаем вашу заявку и проводим детальную первичную консультацию, чтобы глубоко понять ваши ожидания, текущие проблемы и желаемые функции слаботочных систем. Обсуждаются такие аспекты, как тип объекта (офисный центр, склад, жилой дом, производство), специфика его эксплуатации, потенциальные риски безопасности, требования к телекоммуникационной инфраструктуре, пожелания по автоматизации, бюджетные рамки и сроки реализации. Особое внимание уделяется необходимости интеграции различных систем (например, видеонаблюдения и контроля доступа).

1.2. Заключение Договора: После всестороннего обсуждения и согласования объема работ, предварительных сроков и стоимости, мы заключаем договор на выполнение проектных работ. Этот официальный документ является основой для дальнейшего сотрудничества и гарантирует выполнение всех обязательств.

1.3. Сбор Исходных Данных: Для разработки адекватных и эффективных решений мы собираем полный пакет исходных данных, включая:

Архитектурно-строительные планы объекта: Планы этажей, разрезы, фасады с указанием размеров, несущих конструкций, материалов стен и перекрытий. Это необходимо для оптимального размещения оборудования и прокладки кабельных трасс.
Генеральный план участка: Для проектирования наружных систем (видеонаблюдение периметра, система контроля доступа на территорию).
Технологические схемы и описание бизнес-процессов (для промышленных и коммерческих объектов): Информация о маршрутах движения персонала, хранении ценностей, зонах особого контроля – для проектирования систем безопасности.
Информация об имеющихся инженерных коммуникациях: Схемы электроснабжения (для определения точек подключения и расчета нагрузок), систем вентиляции и кондиционирования (для координации кабельных трасс).
Текущие и перспективные потребности в коммуникациях: Количество рабочих мест, точек доступа Wi-Fi, необходимость IP-телефонии, требования к скорости передачи данных для СКС.
Требования к составу слаботочных систем: Точный перечень необходимых систем (структурированные кабельные сети (СКС), системы видеонаблюдения (СВН), системы контроля и управления доступом (СКУД), охранно-пожарная сигнализация (ОПС), системы оповещения и управления эвакуацией (СОУЭ), конференц-системы, системы "Умный дом" и др.).
Специфические требования к безопасности: Уровень защищенности, количество рубежей охраны, необходимость биометрической идентификации, интеграция с внешними службами.
Нормативная база: Ссылки на применимые ГОСТы, СП (например, СП 5.13130.2009 для ОПС), РД, ФЗ, приказы МЧС и другие регулирующие документы. Этап 2: Разработка Концепции и Технического Задания (ТЗ)

На этом этапе происходит синтез собранной информации в общую стратегию и детализированные требования к будущим системам.

Этап 2: Разработка Концепции и Технического Задания (ТЗ)

2.1. Анализ Исходных Данных и Определение Требований: Проводится глубокий анализ всех полученных данных. Выявляются функциональные, технические и эксплуатационные требования к каждой слаботочной системе, определяются потенциальные уязвимости объекта, зоны повышенного риска, оптимальные точки размещения датчиков, камер, считывателей. Формируется перечень задач, которые должна решать каждая система, и условия их выполнения.

2.2. Разработка Предварительной Концепции (Предпроектное Решение): На основе анализа формируется высокоуровневая концепция, представляющая собой общее видение будущей интеллектуальной инфраструктуры. Включает:

Выбор архитектуры систем: Например, централизованная или распределенная СВН, IP- или аналоговая телефония.
Общие принципы интеграции: Как системы будут взаимодействовать друг с другом (например, автоматическая разблокировка дверей при пожарной тревоге).
Предварительный выбор ключевого оборудования: Типы камер, контроллеров, серверов, сетевого оборудования, соответствующие задачам и бюджету.
Зонирование: Определение областей ответственности для каждой системы (зоны охраны, зоны контроля доступа, зоны пожарной сигнализации).
Принципы масштабируемости и модернизации.

2.3. Составление Технического Задания (ТЗ):

Техническое задание – это ключевой документ, детально описывающий все требования к проектируемым слаботочным системам. Оно включает:

Полный перечень систем: СКС, СВН, СКУД, ОПС, СОУЭ, телефония, радиофикация, Wi-Fi и т.д.
Функциональные требования: Что конкретно должна делать каждая система (например, для СВН – мониторинг конкретных зон, детекция движения, распознавание лиц, глубина архива; для СКУД – контроль проходов, учет рабочего времени, интеграция с проходными).
Технические требования: Требования к производительности, надежности, отказоустойчивости, используемым стандартам (например, PoE, ONVIF), протоколам, программному обеспечению.
Требования к безопасности информации: Защита данных, шифрование, аутентификация.
Требования к интеграции с другими системами: Как слаботочные системы будут взаимодействовать между собой и с инженерными системами здания (например, лифты, вентиляция).
Требования к интерфейсам пользователя, отчетности, обучению персонала.
Нормативные ссылки: Указание применимых стандартов, СНиПов, СП, ФЗ и прочих регулирующих документов.

2.4. Согласование Концепции и ТЗ с Заказчиком: Разработанная концепция и Техническое Задание представляются заказчику для подробного обсуждения. Это критически важный этап, где могут быть внесены последние корректировки и уточнения, чтобы документ полностью отражал все ожидания и обеспечивал базу для дальнейшего проектирования. Утвержденное ТЗ становится официальным руководством к действию.

Этап 3: Проектирование (Стадия "П" - Проектная Документация)

На этом этапе происходит разработка основных инженерных решений, определяющих функционал, архитектуру и технологические аспекты будущих слаботочных систем.

3.1. Разработка Основных Проектных Решений: На основе утвержденного Технического Задания разрабатываются детальные проектные решения для каждой слаботочной системы:

Выбор оптимальных технологий: Например, оптоволоконные или медные линии для СКС, аналоговые или IP-камеры, автономные или сетевые контроллеры СКУД.
Обоснование выбора оборудования: Техническое и экономическое обоснование предложенных моделей оборудования, их соответствие требованиям ТЗ, функционалу и бюджету.
Архитектура системы: Распределение серверов, коммутаторов, контроллеров, рабочих станций по объекту.
Принципы построения кабельной инфраструктуры: Выбор типов кабелей, способы их прокладки (в лотках, гофрированных трубах, закладных), определение основных трасс.
Организация электропитания слаботочных систем: Определение источников питания, расчет нагрузок, схемы резервного питания (ИБП, аккумуляторы) для критически важных систем.

3.2. Выбор Оборудования и Материалов: Осуществляется окончательный выбор и спецификация конкретных моделей оборудования и материалов от проверенных производителей. Включаются все компоненты: серверы, коммутаторы, патч-панели, кабели, розетки, видеокамеры, микрофоны, датчики, считыватели, контроллеры, исполнительные устройства, блоки питания, ИБП, шкафы и стойки.

3.3. Разработка Принципиальных и Структурных Схем:

Создаются подробные графические схемы:

Структурные схемы: Показывают блочную структуру каждой системы, взаимосвязи между основными элементами (например, камера – коммутатор – NVR – рабочее место оператора).
Принципиальные схемы: Детализируют подключения отдельных устройств, указывают типы интерфейсов, распиновку, логику прохождения сигналов, принципы электропитания и заземления.

3.4. Выполнение Расчетов: Проводятся все необходимые инженерные расчеты для обеспечения корректной работы и функциональности систем:

Электрические расчеты: Потребляемая мощность, расчет ИБП, выбор сечения кабелей питания.
Расчеты пропускной способности: Для СКС, Wi-Fi и видеонаблюдения, включая объем хранилища для видеоархивов.
Расчеты зон покрытия: Для камер видеонаблюдения, Wi-Fi точек доступа, систем оповещения (уровни звукового давления).
Расчеты дальности связи и затухания сигнала: Для оптоволоконных и медных линий, радиосвязи.
Расчет количества и типа оборудования: Количество портов, датчиков, контроллеров, извещателей, источников бесперебойного питания.

3.5. Оформление Пояснительной Записки: Пояснительная записка – это текстовое описание проекта, содержащее:

Общие сведения об объекте и проектируемых системах.
Обоснование принятых проектных решений и выбора оборудования.
Описание функциональных возможностей каждой системы и алгоритмов их работы.
Меры по обеспечению безопасности информации и защиты данных.
Требования к электроснабжению, заземлению и молниезащите.
Перечень примененных нормативных документов.
Указания по эксплуатации и обслуживанию систем.

3.6. Составление Сметной Документации (Обоснование Инвестиций): Разрабатывается предварительная сметная документация, которая включает:

Сводный сметный расчет: Общая стоимость проекта.
Объектные сметы: Стоимость каждой слаботочной системы.
Локальные сметные расчеты: Детальная разбивка стоимости оборудования, материалов, монтажных и пусконаладочных работ.

Сметная документация стадии "П" служит для обоснования инвестиций и планирования бюджета проекта.

Этап 4: Согласование Проектной Документации (Стадия "П")

Этот этап является ключевым для подтверждения соответствия проектных решений всем требованиям безопасности, нормам и пожеланиям заказчика.

4.1. Внутренняя Экспертиза Проекта: Разработанная проектная документация проходит строгую внутреннюю проверку нашими ведущими специалистами. Проверяется полнота документации, техническая обоснованность решений, соответствие ТЗ, применимым ГОСТам, СП, ФЗ (особенно в части пожарной безопасности, антитеррористической защищенности, защиты персональных данных), а также отсутствие коллизий с другими инженерными разделами проекта здания.

4.2. Согласование с Заказчиком: Проектная документация стадии "П" представляется заказчику для тщательного изучения и утверждения. Проводится презентация решений, подробное объяснение функционала, ответы на все возникающие вопросы. При необходимости вносятся корректировки, которые не затрагивают принципиальных решений и не противоречат нормам. После утверждения заказчиком документация подписывается и служит основанием для дальнейших действий.

4.3. Прохождение Государственной (или Негосударственной) Экспертизы: Для объектов капитального строительства, а также особо опасных, технически сложных или уникальных объектов, проектная документация слаботочных систем (в частности, разделы, касающиеся пожарной безопасности, антитеррористической защищенности) подлежит обязательной государственной или негосударственной экспертизе. Экспертиза проверяет проект на соответствие всем требованиям технических регламентов, экологическим, санитарно-гигиеническим, противопожарным нормам и стандартам безопасности.

4.4. Получение Разрешений и Заключений: По результатам успешного прохождения экспертиз и согласований, а также на основе утвержденной проектной документации, получают необходимые положительные заключения и разрешения от контролирующих органов. Это могут быть заключения от МЧС (для ОПС и СОУЭ), Ростехнадзора, местных органов власти и других заинтересованных сторон, которые позволяют перейти к разработке рабочей документации и последующей реализации проекта.

Этап 5: Разработка Рабочей Документации (Стадия "Р")

Рабочая документация – это детализированный комплект чертежей, схем и спецификаций, который является непосредственным руководством для строительно-монтажных и пусконаладочных работ на объекте.

5.1. Детализация Проектных Решений: На основе утвержденной проектной документации (стадия "П") происходит углубленная детализация всех технических решений. Общие принципы и схемы преобразуются в конкретные инструкции: точное позиционирование оборудования, выбор конкретных моделей крепежных элементов, уточнение всех размеров и привязок.

5.2. Разработка Рабочих Чертежей: Создаются подробные рабочие чертежи, необходимые для монтажа:

Поэтажные планы размещения оборудования: Точное расположение каждой камеры, датчика, считывателя, информационной розетки, точки доступа Wi-Fi, коммутационного шкафа с привязкой к осям и элементам здания.
Трассы прокладки кабельных линий: Детальные схемы расположения кабельных лотков, гофрированных труб, закладных, а также точные маршруты прокладки каждого кабеля с указанием его типа, маркировки и длины.
Схемы внешних подключений и электропитания: Подробные схемы подключения слаботочного оборудования к источникам питания и резервным источникам.
Схемы заземления и уравнивания потенциалов: Для всех элементов слаботочных систем, обеспечивающие безопасность и стабильную работу.

5.3. Составление Спецификаций Оборудования и Материалов: Разрабатывается окончательная, максимально детализированная спецификация всего оборудования и материалов, необходимая для реализации проекта. Включаются точные наименования, модели, производители, артикулы, количество каждой позиции, а также необходимые аксессуары, крепеж, расходные материалы. Эта спецификация является основой для формирования точных заявок на закупку.

5.4. Разработка Монтажных Схем и Таблиц Подключений: Для обеспечения точности монтажа и минимизации ошибок создаются:

Монтажные схемы: Показывают, как именно должны быть подключены устройства на физическом уровне, включая расположение клемм, распиновку разъемов, цветовую маркировку жил кабелей.
Таблицы кабельных соединений: Полный перечень всех кабелей с указанием их маркировки, начальной и конечной точки подключения, длины, типа и назначения.
Схемы коммутации: Детальные схемы подключения патч-панелей, активного сетевого оборудования, кроссов, а также IP-адресация устройств (применительно к сетевым системам).

5.5. Разработка Программного Обеспечения (при необходимости): Если для функционирования слаботочных систем требуется разработка специализированного программного обеспечения, его спецификации детализируются, или же происходит подготовка к его инсталляции, конфигурированию, написанию скриптов для автоматизации и интеграции систем (например, настройка сценариев реакции СКУД на события ОПС).

5.6. Составление Сметной Документации (Рабочая Смета): На основе полностью детализированной рабочей документации составляется окончательная рабочая смета, которая содержит точные расчеты стоимости всех работ (монтаж, пусконаладка, программирование), оборудования и материалов. Эта смета является основным финансовым документом для реализации проекта и взаиморасчетов.

5.7. Согласование Рабочей Документации с Заказчиком: Окончательный комплект рабочей документации представляется заказчику для финального рассмотрения и утверждения.

Это последний этап перед началом непосредственных строительно-монтажных работ, гарантирующий, что все детали проекта согласованы и готовы к реализации.

В Результате Вы Получаете:

Сотрудничая с ЭйТиПи Групп по проектированию слаботочных систем, вы получаете не просто комплект чертежей, а комплексное решение, которое обеспечивает:

Полный комплект проектной и рабочей документации: Соответствующий всем актуальным требованиям законодательства РФ (Постановление №87, ГОСТы, СП и т.д.), готовый к экспертизе и монтажу.
Надежное и функциональное решение: Системы, спроектированные с учетом специфики вашего объекта, его эксплуатации и будущих потребностей.
Снижение рисков и затрат: Предотвращение ошибок на этапе монтажа, оптимизация выбора оборудования и материалов, минимизация непредвиденных расходов.
Соответствие всем нормам безопасности: Гарантия пожарной, технической и эксплуатационной безопасности ваших объектов.
Прозрачный и контролируемый процесс: Четкое понимание всех этапов проектирования, регулярное информирование о ходе работ.
Компетентное сопровождение: Полная поддержка на всех этапах, включая прохождение экспертизы и авторский надзор.
Уверенность в бесперебойной работе: Системы, спроектированные с запасом на будущее и способные эффективно выполнять свои функции долгие годы.
Решение "под ключ" (по запросу): Возможность дальнейшей реализации проекта силами наших партнеров или под нашим контролем.

ЭйТиПи Групп – ваш надежный партнер в создании современной и безопасной инфраструктуры.

Работаем по всей России!
